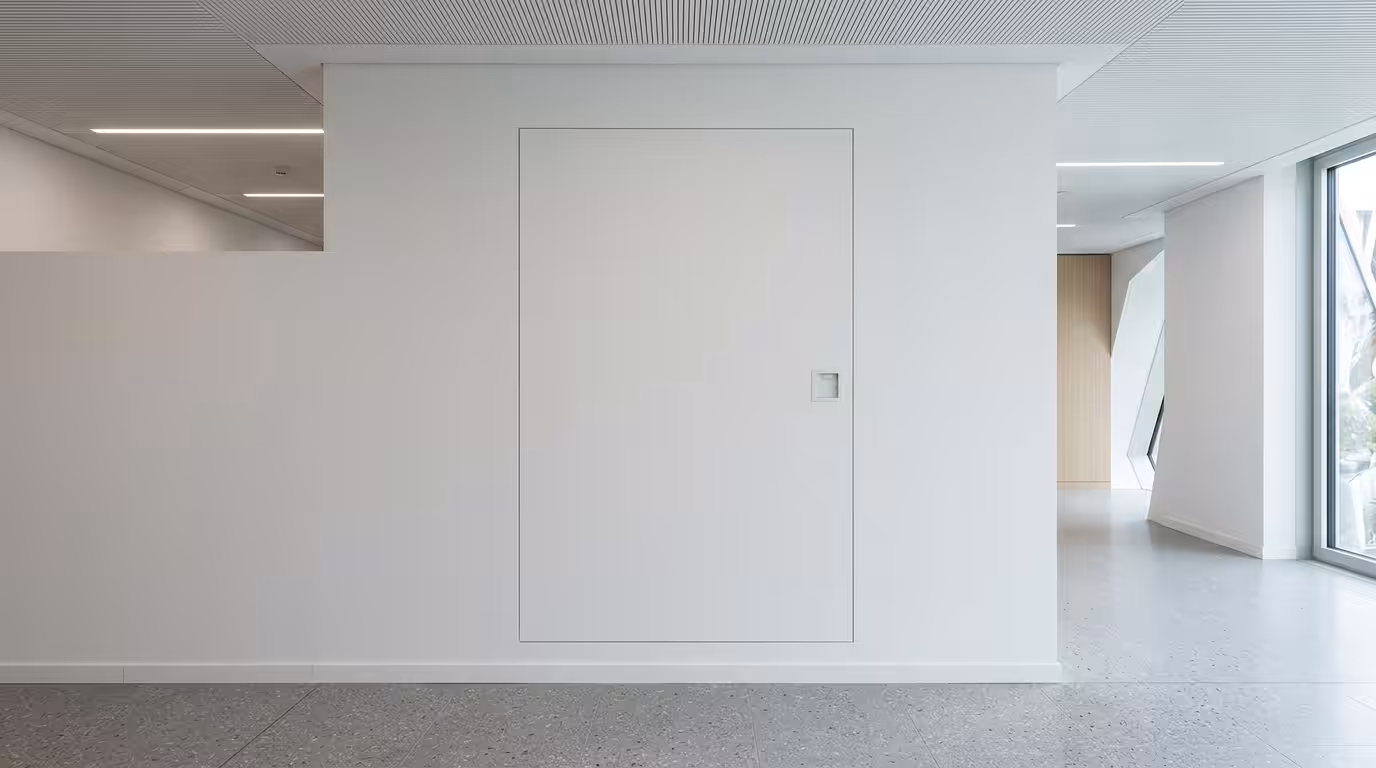

Une trappe de visite sur mesure grande dimension désigne un panneau d’accès personnalisé dépassant les formats standards, généralement au-delà de 120 x 120 cm. Selon les données du marché français, 35% des projets tertiaires et industriels nécessitent des trappes dépassant les dimensions catalogues. Ces solutions sur mesure garantissent un accès optimal aux réseaux techniques tout en respectant les contraintes architecturales spécifiques.
Dans le secteur du bâtiment, une trappe est qualifiée de « grande dimension » lorsqu’elle dépasse 120 x 120 cm. Les formats les plus demandés s’échelonnent de 150 x 150 cm jusqu’à 200 x 300 cm pour les applications industrielles. La norme DTU 25.41 encadre ces réalisations en précisant que tout ouvrage dépassant 1,5 m² nécessite un calcul de charge spécifique.
Les trappes sur mesure grande dimension répondent à des besoins précis : accès aux gaines techniques des immeubles de grande hauteur (IGH), maintenance d’équipements industriels volumineux, ou intervention sur des réseaux de ventilation de forte section. Les établissements recevant du public (ERP) de catégorie 1 à 3 représentent 60% de la demande selon les statistiques professionnelles.
La norme NF EN 1634 impose une résistance minimale de 250 kg/m² pour les trappes d’accès. Pour les grandes dimensions, cette contrainte nécessite un renforcement structural : ossature métallique renforcée, répartition des charges sur plusieurs points d’appui, et parfois l’ajout de vérins de soutien. Les calculs de flèche admissible doivent respecter la limite de L/300 pour éviter les déformations permanentes.
La RE2020 exige une perméabilité à l’air inférieure à 1 m³/h.m² sous 4 Pa pour les bâtiments neufs. Sur les grandes surfaces, l’étanchéité devient critique : joints périphériques double lèvre, système de compression uniforme sur tout le périmètre, et parfois pressurisation mécanique. Les tests d’infiltrométrie révèlent que 80% des défauts d’étanchéité proviennent des ouvrages sur mesure mal conçus.
Les trappes grandes dimensions installées dans les locaux techniques doivent souvent respecter un classement coupe-feu EI 60 ou EI 120. Cela impose l’usage de matériaux certifiés : isolant vermiculite ou laine de roche haute densité, cadre métallique traité ignifuge, et joints intumescents périphériques. Le surcoût peut atteindre 40% par rapport à une version standard.
| Dimension | Charge max (kg/m²) | Renfort nécessaire | Prix indicatif HT |
|---|---|---|---|
| 150 x 150 cm | 250 | Ossature renforcée | 800-1200€ |
| 180 x 180 cm | 300 | Poutres de report | 1200-1800€ |
| 200 x 300 cm | 400 | Structure porteuse | 2500-4000€ |
Le poids important des panneaux grandes dimensions (jusqu’à 150 kg) impose des systèmes d’ouverture assistée. Les vérins pneumatiques restent la solution de référence, offrant une ouverture à 90° avec un effort résiduel inférieur à 10 N. Les charnières renforcées doivent supporter 200 kg minimum, avec des axes de 20 mm de diamètre en acier inoxydable.
L’aluminium anodisé domine le marché pour sa légèreté relative et sa résistance à la corrosion. L’épaisseur standard de 4 mm passe à 6 mm pour les grandes dimensions. L’acier galvanisé thermolaqué reste privilégié dans l’industrie pour sa robustesse, malgré un surpoids de 30%. Les finitions doivent respecter la classe de corrosivité C3 minimum selon l’environnement d’installation.
L’installation d’une trappe de visite au plafond grande dimension exige un support dimensionné. La réservation doit prévoir 5 mm de jeu périphérique pour les ajustements. Les points de fixation sont répartis tous les 40 cm maximum, avec des chevilles chimiques M12 dans le béton ou des boulons traversants sur structure métallique.
Le réglage de l’affleurant nécessite une précision de ±2 mm sur l’ensemble de la surface. Les cales de réglage métalliques permettent la reprise des tolérances de construction. L’étanchéité périphérique s’effectue par mastic polyuréthane classe 25E, avec un cordon de 8 mm minimum sur les grandes dimensions.
Pour des applications spécifiques comme les trappes d’accès toiture, les contraintes d’étanchéité et de résistance aux intempéries s’ajoutent aux exigences dimensionnelles.
La dimension maximale dépend de l’application et du support. En standard, nous réalisons jusqu’à 300 x 200 cm. Au-delà, il faut prévoir un système de panneaux multiples avec traverse centrale pour respecter les contraintes de flèche et de manipulation.
Le prix se calcule selon la surface (80-120€/m² en aluminium), plus les renforts structurels (200-400€), les systèmes d’ouverture assistée (300-600€), et les options spécifiques comme le coupe-feu (+40% du prix de base).
Comptez 4 à 6 semaines après validation du plan d’exécution. Les dimensions exceptionnelles (>250 cm) ou les options spéciales (coupe-feu, étanchéité renforcée) peuvent porter ce délai à 8 semaines.
Oui, dès que la surface dépasse 2 m² ou pour les applications avec contraintes spécifiques (coupe-feu, charges importantes, environnement agressif). Le bureau d’études dimensionne les renforts et valide l’intégration structurelle.
La maintenance préventive comprend la vérification des fixations (tous les 6 mois), la lubrification des charnières et vérins (annuelle), et le contrôle d’étanchéité (tous les 2 ans). Prévoir un budget maintenance de 150-300€ annuel selon la complexité.
